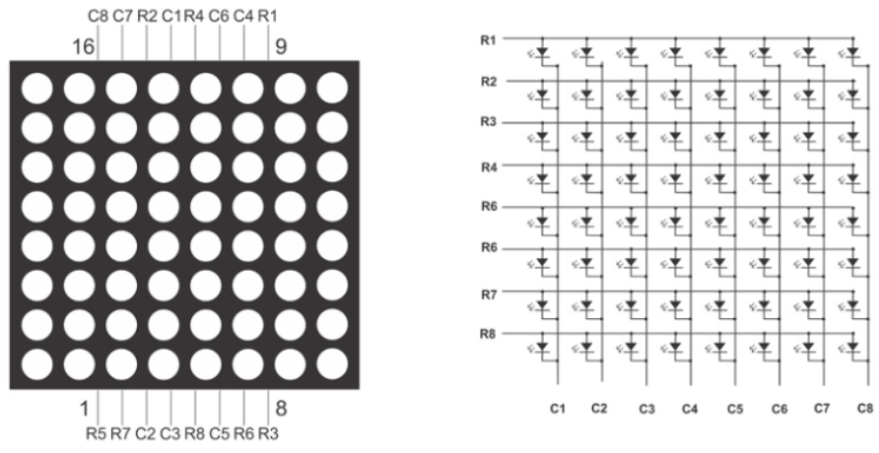

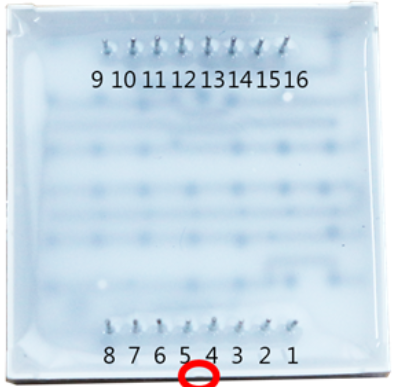

아두이노 8×8 도트 매트릭스







출
https://blog.naver.com/karipo/223417035345
	https://cafe.naver.com/circuitsmanual/164195?art=ZXh0ZXJuYWwtc2VydmljZS1uYXZlci1zZWFyY2gtY2FmZS1wcg.eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJjYWZlVHlwZSI6IkNBRkVfVVJMIiwiY2FmZVVybCI6ImNpcmN1aXRzbWFudWFsIiwiYXJ0aWNsZUlkIjoxNjQxOTUsImlzc3VlZEF0IjoxNzYxOTQzMTUyMzQ4fQ.8Dbn6ByPSUSD3qV-av9P_GXMLEpmGhhRhKvdCX158oQ



출
https://blog.naver.com/daegun8507/221173030613
	https://smartstore.naver.com/edencham/products/12205373794?nl-query=%EB%8F%84%ED%8A%B8+%EB%A7%A4%ED%8A%B8%EB%A6%AD%EC%8A%A4&nl-ts-pid=jdRPNsqo1awsschijIlsssssteo-436222

CLK (Clock) 의미: 클럭 신호 핀 역할: 데이터 전송 시 동기화를 위한 클럭 신호를 전달합니다. SPI 통신에서의 대응: 일반적으로 SCK (Serial Clock) 핀과 연결됩니다.

CS (Chip Select) 의미: 칩 선택 핀 역할: 여러 슬레이브 장치 중 특정 장치를 활성화하기 위해 사용됩니다. 낮은 신호 (로우): 해당 슬레이브 장치가 활성화됩니다. 높은 신호 (하이): 비활성화됩니다. SPI 통신에서의 대응: SS (Slave Select) 핀과 동일합니다.

DIN (Data Input) 의미: 데이터 입력 핀 역할: 마스터(아두이노)에서 슬레이브(도트 매트릭스)로 데이터를 전송합니다. SPI 통신에서의 대응: MOSI (Master Out Slave In) 핀과 연결됩니다.

📌 왜 이런 명칭을 사용할까요? SPI 통신은 마스터-슬레이브 구조로 동작하며, 각 핀은 통신 프로토콜에 따라 고정된 역할을 합니다. CLK: 데이터 전송 속도를 결정하는 동기화 신호를 생성합니다. CS: 여러 장치가 연결된 경우, 특정 슬레이브만 선택해 통신하기 위해 필요합니다. DIN: 마스터에서 슬레이브로 데이터를 보내는 입력 경로입니다.

💡 핵심 요약 CLK: 클럭 신호로 데이터 동기화 CS: 슬레이브 장치 선택 DIN: 마스터에서 슬레이브로 데이터 전송 이러한 명칭은 SPI 통신 표준에 따라 정의되며, 하드웨어 간 호환성과 통신 효율성을 높이기 위해 사용됩니다.
