아두이노 - 삼색 LED, 빛의 삼원색



출처 : 유튜브 ODIY 한국과학창의재단

삼색 LED

빛의 삼원색

빛의 삼원색과 색의 삼원색

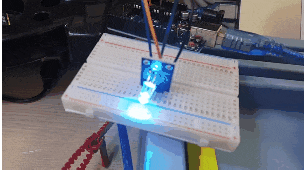

삼색 LED

빛의 양을 조절하여 색을 만듬.

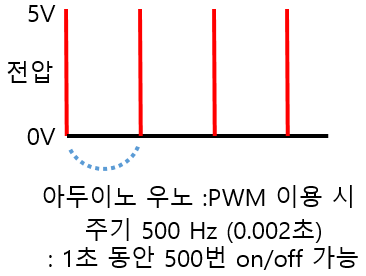

아두이노의 PWM기능

(Pulse Width Modulation)

: 디지털 핀 전압의 LOW 또는 HIGH 상태인

시간을 조절해 아날로그 신호를 구현.



#define RED 11 #define GREEN 10 #define BLUE 9 void setup() {     randomSeed(analogRead(0));        // 키 값을 이용해 난수 생성기를       // 초기화하는 명령어       // 괄호 안에는 초기화값을 적음 } void loop() {   analogWrite(RED,random(255));                // 난수 발생함수 0에서255   analogWrite(GREEN,random(255));   analogWrite(BLUE,random(255));   delay(1000);     // 1초마다 다른 색을 만들어 냄 }

버튼 3개를 이용한 색 바꾸기

#define RED 11 #define GREEN 10 #define BLUE 9 #define RED_BUTTON 4 #define GREEN_BUTTON 3 #define BLUE_BUTTON 2 int r=0, g=0, b=0;      //3개 변수 초기값 void setup() {     pinMode(RED_BUTTON,INPUT);     pinMode(GREEN_BUTTON,INPUT);     pinMode(BLUE_BUTTON,INPUT); } void loop() {   if(digitalRead(RED_BUTTON)==HIGH){     ++r;   //r값을 1증가       if(r>255){         r=0;       }   }   if(digitalRead(GREEN_BUTTON)==HIGH){     ++g;   //g값을 1증가       if(g>255){         g=0;       }   }   if(digitalRead(BLUE_BUTTON)==HIGH){     ++b;   //b값을 1증가       if(b>255){         b=0;       }   } }

회로도
