아두이노 자동차 LCD뚜껑 만들기 : 3D Fusion360

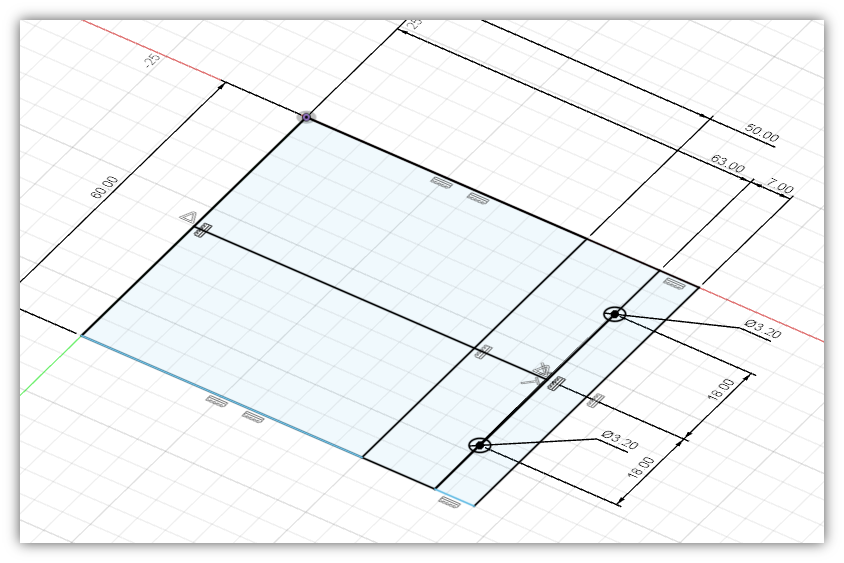

60 x 63 사각형

가운데 선 작도

2개의 위치 잡기(각각 18)

직경 3.2 원 2개 그리기

폭 7인 사각형 내어달기

폭 50인 사각형 안에 그리기

치수선 위치 옮기기

50 * 14 인 사각형 2개 내어달기

치수선 삭제

Finish Shetch

Extrude 3mm

설계 계획 50 * cos(60도) = 25 50 * sin(60도) = 약44 (올림)

Edit Sketch 10, 25 사각형

Finish Shetch Extrude 3mm

Extrude 47mm (44+3)

옆면 스케치 생성 대각선 작도

Finish Sketch Extrude (Cut)

Extrude 77

Create Sketch 사각형 12 * 44 대각선 작도

Finish Sketch Extrude Cut

Create Sketch Offset 3

수직선 2개 작도

Finish Shetch                  Extrude (Cut)                  : Start - offset - (-3mm) : Distance - (-82mm)

앞판 Create Sketch 중선 작도

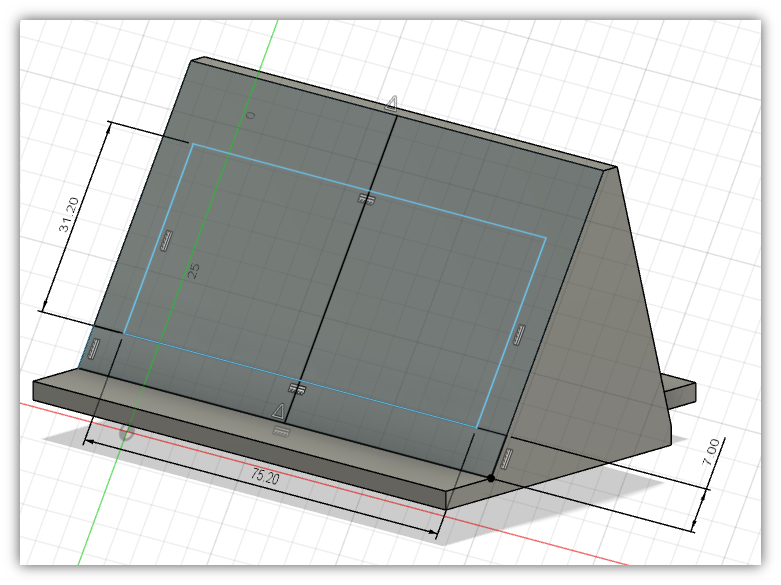

높이 7인 사각형 작도 31.2 * 75.2 사각형 작도

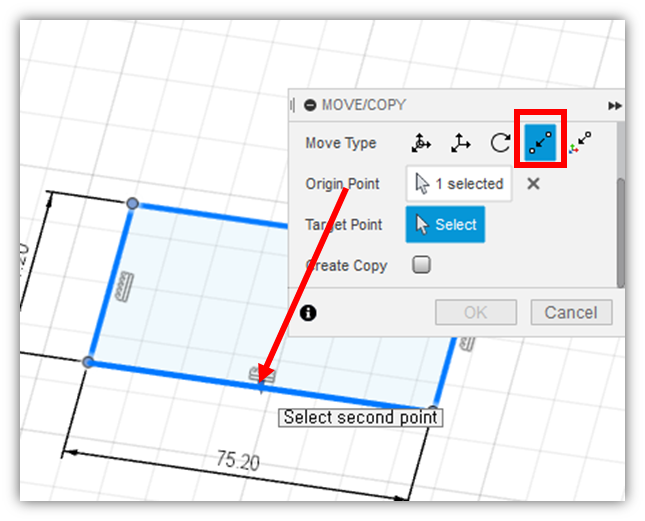

단축키 M (move) 사각형 드래그로 선택

Move Type : Point to Point          Origin Point : 사각형 아랫변 중점 Target Point : 교차점

이동한 모습

Trim 2군데

원 4개 작도 직경 3.2

Finish Sketch               Extrude 원4개 모두 선택 (분할로 8번 이상 선택)

Extent Type : To Object Object : 안쪽면



Fillet 4군데 ( 3mm )

앞쪽 Fillet 4군데 ( 3mm )

Fillet 1군데 ( 7mm )

뒷판 Fillet ( 14mm )

Fillet 2군데 8mm

Fillet 1.2mm

Fillet 1.2mm

Create Sketch

Text                                                   : 크게 드래그로 잡고, 글자크기 4로 줄이기

OK 후                 테두리를 이용하여      글자 위치 조정

Finish Sketch 글자 먼저 선택 후 Extrude (-0.8mm)

1차 완성 앞뒤밑

슬라이싱 : Stl → gcode

ArdCarOnlyLCDs2.f3d

0.32MB
